Product Introduction


Product Parameters




New 4.02 Inch 640*1136 MIPI DSI Bar TFT LCD Display Module 4inch IPS HX8394F 31Pin LCD Screen Customize Touch Panel Touchscreen


Display TypeTFT LCD Display
Model No.

TT402TFN01A

Display Size4.02 inch
Resolution
640*1136
Driver ICHX8394-F
InterfaceMIPI DSI
Viewing AngleIPS Free Angle
Luminance500cd/m2
Outline Dimension52.72*96.05*1.5mm
Active Area49.92*88.61mm
FPC Connecting Method31 Pin plug in FPC
Touch PanelWithout touch panel,support customization
Testing BoardOptional
Datasheet & Initial Code

Please contact service

Customization

FPC(Shape,Pin Definition,Connector,EMI Film)

Backlight(Dimension,Using Life,LED Color,Luminance)

Touch Panel(Shape,Dimension,FPC,Touch Points)

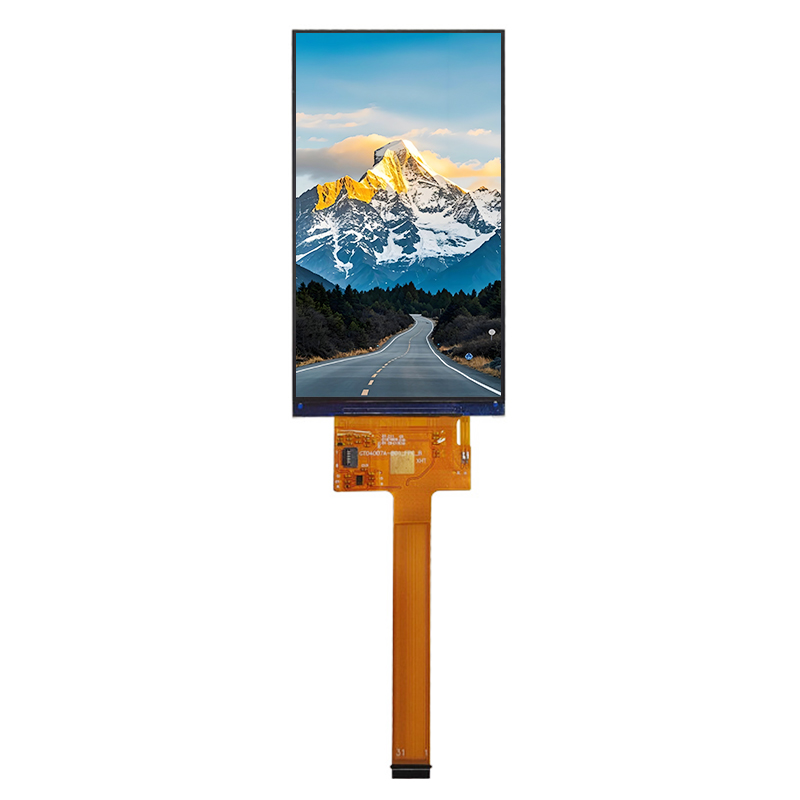

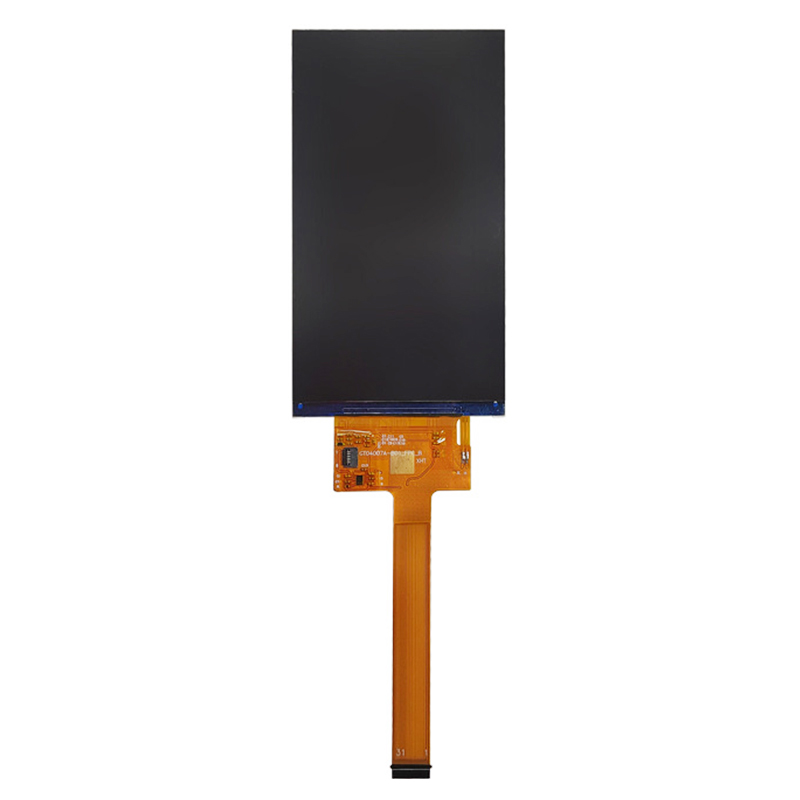

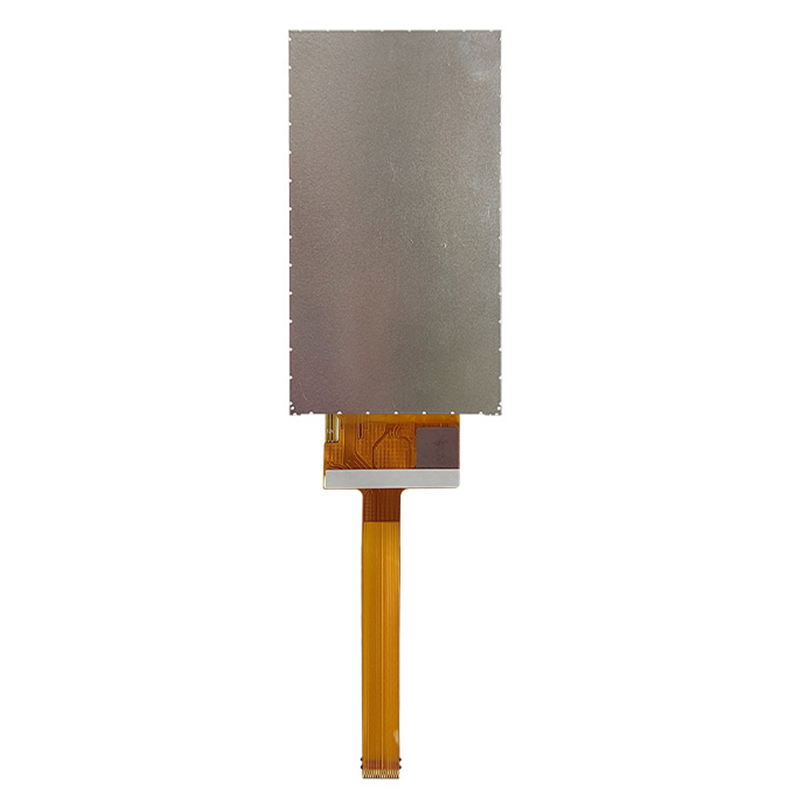

Product Pictures

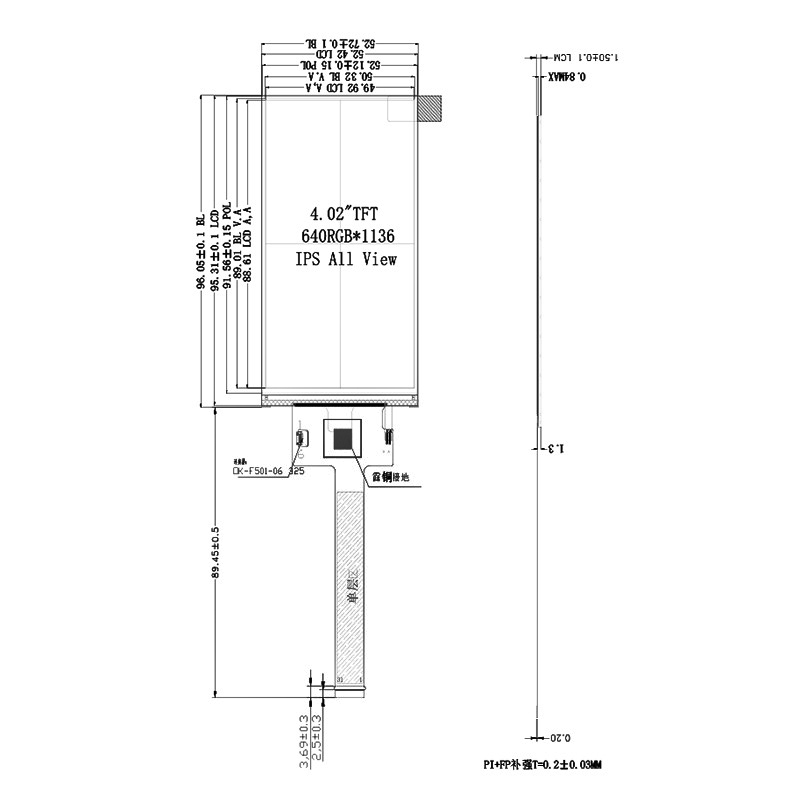

Drawing

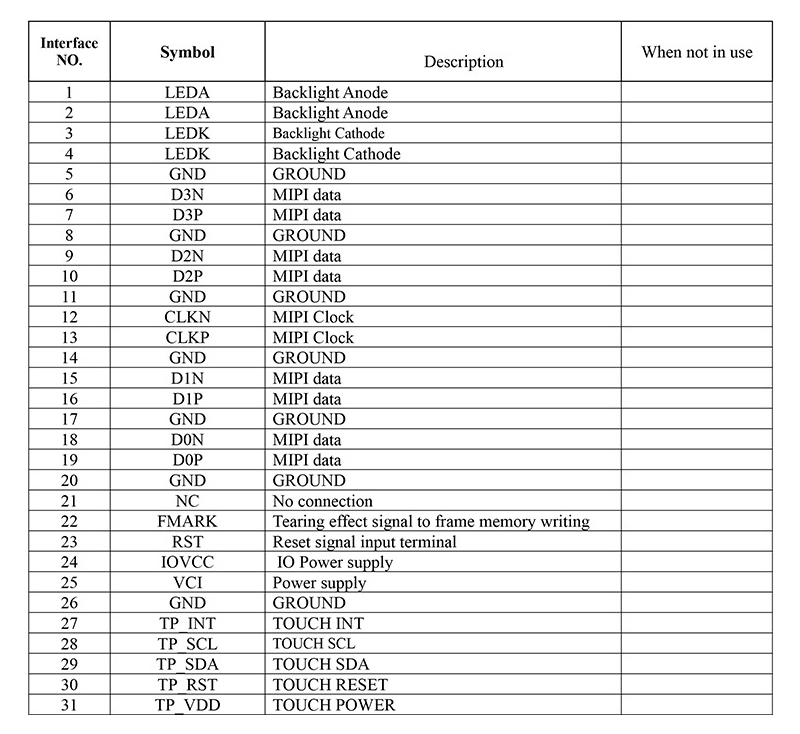

Pin Description





Customization
